サーモカップルコネクタ Kタイプ -TE Connectivity
TE Connectivity の サーモカップルコネクタ K タイプ は、熱電対・補償導線の接続を飛躍的に容易にする「スプリングターミナル」コンセプトを採用した熱電対用コネクタです。 嵌合するだけで確実なロックが可能なプッシュオンロックを採用しているため、作業性を飛躍的に向上させると同時に高い信頼性を実現します。
- K タイプ熱電対用2 極コネクタ。（ +端子：クロメル / －端子：アルメル ）
- 熱電対・補償導線の接続を飛躍的に容易にするスプリングターミナルコンセプトを採用
- 嵌合するだけで確実なロックが可能なプッシュオンロックを採用。
- 小型・高信頼性デザインを実現。
- IP20 対応。
- 嵌合後、不慮のコネクタ外れを防止する金属ロックとロックボタン形状を採用。
- フリーハンギング タイプ・パネルマウント タイプをラインナップ。
TEサーモカップルコネクタ Kタイプ 2pos
リセ コネクタ（共通）TE型番 1-2299959-1

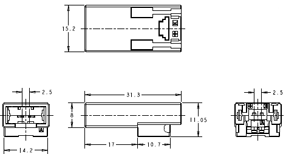

タブ コネクタ（フリーハンギング）TE型番 1-2299960-1

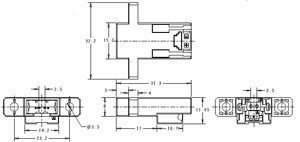

タブ コネクタ（パネルマウント）TE型番 2-2299960-1
スプリングターミナル オープナー TE型番 2295226-1
ケーブル固定用 ストレインリリーフ TE型番 2295205-1
ケーブル固定用 グロメット TE型番 2295225-1
| 項目 | 製品仕様 | |
|---|---|---|
| 熱電対タイプ | Kタイプ | |
| 極数 | 2 Pos | |
| 使用温度 | -20℃～220℃ *注記1 | |
| 材料 | コンタクト | +側：クロメル／-側：アルメル |
| ハウジング | 熱可塑性樹脂 黄色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG#32 ～ #20 | |
*注記1 使用温度範囲150℃-220℃で連続使用する場合、コネクタへのワイヤー再結線・再使用はできません。

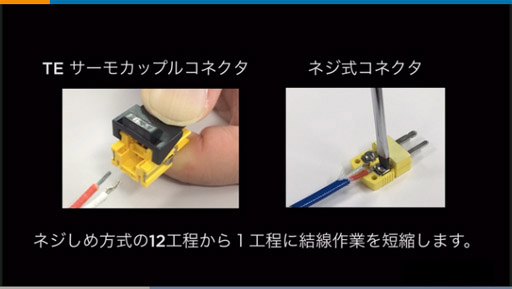

スプリングクランプコンセプトによる優れた結線作業性をビデオでご確認いただけます。
