熱電対専用コネクタ「ツインター」
熱電対専用コネクタ「ツインター」は国内唯一の当社オリジナル品でJIS規格の色を採用しました。熱電対、コネクタ、補償導線を統一した色で組むことができ、誰でも安心して使用できる高耐熱コネクタです。誤配線などのトラブルを防止します。補償導線、被覆熱電対線専門メーカーの当社が、長年にわたって蓄積した熱電温度測定の知識と技術をもとに、熱電対をより使いやすくする熱電対専用コネクタを開発しました。
「ツインター」は二宮電線工業の登録商標です。
スタンダード熱電対コネクタ
STANDARD THERMOCOUPLE CONNECTORS
使用可能シース外径 ： 2.8mm～6.0mm
使用可能導体外径 ： ～1.0mm
| 熱電対 タイプ |
使用金属材料 | 品番 (JIS C1610-1995 区分2カラー) | 品番 (ASTM E230(旧ANSI)カラー) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ＋側 | －側 | 識別 | セット | プラグ | ジャック | 識別 | セット | プラグ | ジャック | |
| K | クロメル | アルメル | 青 | NDP-T01-K | NDP-P01-K | NDP-J01-K | 黄 | NDP-T01-KA | NDP-P01-KA | NDP-J01-KA |
| J | 鉄 | 銅ニッケル合金 | 黄 | NDP-T01-J | NDP-P01-J | NDP-J01-J | 黒 | NDP-T01-JA | NDP-P01-JA | NDP-J01-JA |
| T | 銅 | 銅ニッケル合金 | 茶 | NDP-T01-T | NDP-P01-T | NDP-J01-T | 青 | NDP-T01-TA | NDP-P01-TA | NDP-J01-TA |
| E | クロメル | 銅ニッケル合金 | 紫 | NDP-T01-E | NDP-P01-E | NDP-J01-E | 紫 | NDP-T01-EA | NDP-P01-EA | NDP-J01-EA |
| R* | 銅 | 銅合金 | 黒 | NDP-T01-R | NDP-P01-R | NDP-J01-R | 緑 | NDP-T01-RA | NDP-P01-RA | NDP-J01-RA |
*JIS C1610-2012 カラーのコネクタも取り扱いしております。
*Rタイプ用ツインターの接続部は補償導線用材料を使用しています。
ご注文時は上表の「NDP～」の品番をご指定下さい。

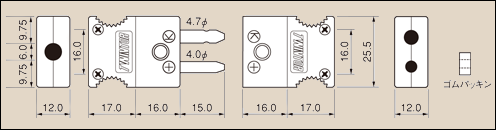

コネクタ本体
アダプター
ケーブルクランプ

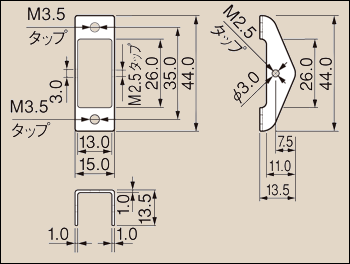

パネル取付金具
角座金
| スタンダード用 | 品番 |
|---|---|
| ケーブルクランプ | NDC-S |
| 片持ちケーブルクランプ | NDC-SS |
| アダプター | NDA-S |
| パネル取付金具 | NDP-S |
| 角座金 | NDW-S |
ミニチュア熱電対コネクタ
MINIATURE THERMOCOUPLE CONNECTORS
使用可能シース外径 ： 0.5mm～4.0mm
使用可能導体外径 ： ～0.5mm
| 熱電対 タイプ |
使用金属材料 | 品番 (JIS C1610-1995 区分2カラー) | 品番 (ASTM E230(旧ANSI)カラー) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ＋側 | －側 | 識別 | セット | プラグ | ジャック | 識別 | セット | プラグ | ジャック | |
| K | クロメル | アルメル | 青 | NDP-T02-K | NDP-P02-K | NDP-J02-K | 黄 | NDP-T02-KA | NDP-P02-KA | NDP-J02-KA |
| J | 鉄 | 銅ニッケル合金 | 黄 | NDP-T02-J | NDP-P02-J | NDP-J02-J | 黒 | NDP-T02-JA | NDP-P02-JA | NDP-J02-JA |
| T | 銅 | 銅ニッケル合金 | 茶 | NDP-T02-T | NDP-P02-T | NDP-J02-T | 青 | NDP-T02-TA | NDP-P02-TA | NDP-J02-TA |
| E | クロメル | 銅ニッケル合金 | 紫 | NDP-T02-E | NDP-P02-E | NDP-J02-E | 紫 | NDP-T02-EA | NDP-P02-EA | NDP-J02-EA |
| R* | 銅 | 銅合金 | 黒 | NDP-T02-R | NDP-P02-R | NDP-J02-R | 緑 | NDP-T02-RA | NDP-P02-RA | NDP-J02-RA |
*JIS C1610-2012 カラーのコネクタも取り扱いしております。
*Rタイプ用ツインターの接続部は補償導線用材料を使用しています。
ご注文時は上表の「NDP～」の品番をご指定下さい。

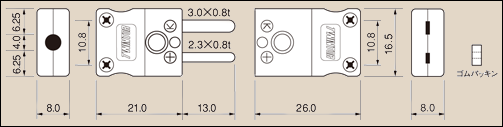

コネクタ本体
アダプター
ケーブルクランプ

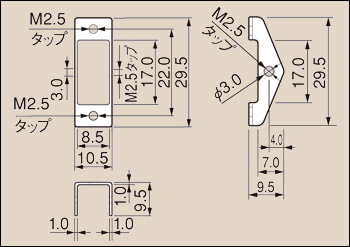

パネル取付金具
角座金

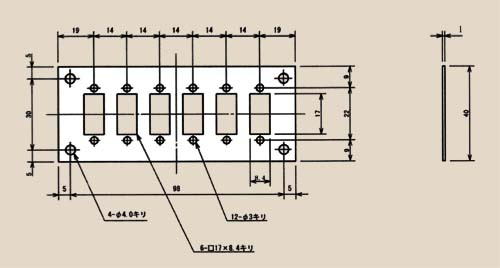

パネル（6P仕様）※ミニチュアコネクタ専用
パネル仕様
材質 ＝ アルミ （約1.0mm厚）
パネル表面処理 ＝ アルマイト、ヘヤーライン付
取付穴加工寸法 ＝ 86mm×31mm （推奨値）
ネジ穴 ＝ M3.5
製品写真 （ツインターとの組合せ例）
アダプター
| ミニチュア用 | 品番 |
|---|---|
| ケーブルクランプ | NDC-M |
| 片持ちケーブルクランプ | NDC-MS |
| アダプター | NDA-M |
| パネル取り付け金具 | NDP-M |
| パネル （６Ｐ仕様） | NDH-M-6 |
| 角座金 | NDW-M |
熱電対専用コネクタ ツインター使用例
- コネクタ：NDP-J02-K
接続製品：0.32 x1P K-H 被覆熱電対 - コネクタ：NDP-P01-E
接続製品：シース熱電対 - コネクタ：NDP-J01-E
接続製品：7/0.3 x1P EX-G 補償導線 - コネクタ：NDP-P01-KA
接続製品：7/0.1 x1P KX-SR 補償導線カール加工 ASTM規格 - コネクタ：NDP-P02-K
接続製品：0.32 x1P K-6F 被覆熱電対線
製品一般仕様
- ハウジング
材料：PPS
耐熱温度範囲：-50℃～+260℃
連続使用温度：+220℃
難燃性：UL94V0
絶縁抵抗：4×1016Ω･cm
耐薬品性：フッ素樹脂に匹敵する優れた耐薬品性。一般有機溶剤に良好。
耐油性：鉱物油、グリース、ディーゼル油、軽油に対して良好。
*ハウジング材料のPPSは、特性上ロットごとに若干色調の異なる場合もございますが
製品性能上問題はございません。 - 接続部
接続部材料は熱電対用材料*を使用しています、特別な補正をする必要性はありません。
また、周辺温度が不安定でも正確な測定が可能です。
*Rタイプ用ツインターの接続部は補償導線用材料を使用しています。 - 締め付けトルク
ネジの締め付けすぎにご注意下さい。 適正締め付けトルクは8.9cN･mを推奨しています。
また、最大締め付けトルクは16cN･mを推奨しております。
16cN･m以上で締め付けますとハウジング等が破損する恐れがありますのでご注意下さい。 - ケーブルクランプ
ケーブルクランプは両持ち(NDC-M)と片持ち(NDC-MS)がございます。
通常用途におきましては、片持ちクランプ(NDC-MS)のご利用を当社は推奨致します。
よくあるご質問(FAQ)
ツインターについて、よく寄せられる質問と回答を掲載しています。
- 何個から購入できますか？
- 新JISカラー（JIS区分１カラー）に対応していますか？
- プラグ・ジャック・セットの付属品は何ですか？
- 現在輸入コネクターを使用していますが、互換性はありますか？
- ケーブルクランプはどのように使用するのですか？
- ケーブルクランプには両持ちと片持ちの２種類がありますが違いはなんですか？
- 使用可能な電線の導体外径やシース外径の使用範囲は？
- パネル取り付け金具はどのように使用するのですか？
- アダプター（穴径1.0mm 真鍮製）はどのように使用するのですか？
- 角座金はどの様に使用するのですか？
- ネジの取り付けトルク値の設定はありますか？
- ツインターはRoHS2対応していますか？
- 中国RoHSに対応していますか？
- Q．何個から購入できますか？
A．1個からの購入が可能です。 プラグ・ジャック・セットの3種類が御座います。 - Q．新JISカラー（JIS区分１カラー）に対応していますか？
A．一部対応しております。 ご要望の多い種類から随時対応予定です。 - Q．プラグ・ジャック・セットの付属品は何ですか？
A．電線を通すゴムパッキンが付属しております。 - Q．現在輸入コネクターを使用していますが、互換性はありますか？
A．利用できる物は有りますが、様々な種類の製品が存在するため 同メーカー製であっても、製造時期などによって互換性は異なる様です。
弊社営業までお問い合わせ下さい。 - Q．ケーブルクランプはどのように使用するのですか？
A．ツインターに接続している補償導線、熱電対線が外れないよう固定する製品です。 - Q．ケーブルクランプには両持ちと片持ちの２種類がありますが違いはなんですか？
A．両持ちは電線を両側から固定するタイプで、片持ちは電線を両側から固定しますが、ツインター本体への固定は片側からとなります。 弊社では片持ちのご使用を推奨しております。 - Q．使用可能な電線の導体外径やシース外径の使用範囲は？
A．下記表の通りとなります。シース外径(mm) 導体外径(mm) スタンダード 2.8～6.0 0.3～1.0 ミニチュア 0.5～4.0 0.05～0.5 使用するツインターに適合するサイズの熱電対・補償導線をご使用下さい。
サイズが適当でないと取付不能や取付強度不足、破損等の恐れがあります。 - Q．パネル取り付け金具はどのように使用するのですか？
A．機器のパネル面などにツインターを固定する際に使用します。
ツインターのハトメ穴を使用し、付属ネジで固定します。
- Q．アダプター（穴径1.0mm 真鍮製）はどのように使用するのですか？
A．シース熱電対等の金属シースの固定に使用します。 シース部とアダプター部を溶接してご使用下さい。 - Q．角座金はどの様に使用するのですか？
A．ネジとツインターのピンの間に入れて導体を固定するために使用します。
プラグ・ジャックに各２個ずつ必要です。
※座金部分が見やすいようゴムパッキンは取り付けておりません。
- Q．ネジの取り付けトルク値の設定はありますか？
A．弊社推奨締付けトルクは「約8.9cN/m」です。 最大締付けトルクは「約16cN/m」となります。
これ以上の締付けは破損等の恐れがあります。 トルクドライバーの使用をお薦めします。 - Q．ツインターはRoHS2対応していますか？
A．RoHS2指令に対応しています。 - Q．中国RoHSに対応していますか？
A．中国版RoHSは欧州RoHS指令の規制とは異なり、規制値を超えても良いが、基本的に製品への含有有無の表示が必要となります。ツインター(熱電対コネクタ)に使用している一部の部材(黄銅製インサートナット)に鉛が規制値を超えて(注：欧州RoHS指令では適用除外)含有しています。ツインターを組み込んだ装置またはツインターを中国へ持ち込まれる際には、特定６物質の含有有無を判断して頂く必要があります。中国へ持ち込まれる際には、お客様にて含有表示の説明資料が必要となりますので、弊社へご要求頂ければ、ツインターの含有部位の資料を提出させて頂きますので、弊社営業までお問合せ下さい。
注) 欧州RoHS指令と中国版RoHSの特定6物質(カドミウム・六価クロム・鉛・水銀・PBB・PBDE)および規制値(閾値)は同じです。 しかし、欧州RoHS指令の規制には、鋼材、アルミニウム合金、銅合金の適用除外が存在しますが、中国版RoHSにはこのような適用除外は存在しません。
